Paslanmaz Çelik Bağlantı Elemanları Kılavuzu: Altıgen Cıvatalar, Somunlar, Vidalar ve Düz Pulların Açıklaması

Nedir? Paslanmaz Çelik Bağlantı Elemanları ve Neden Önemlidirler?

Paslanmaz çelik bağlantı elemanları, iki veya daha fazla parçayı birleştirmek, sabitlemek veya konumlandırmak için kullanılan mekanik bileşenlerdir. Bunları standart karbon çeliği bağlantı elemanlarından ayıran şey, bileşimleridir; minimum %10,5 oranında krom içerirler ve bu krom, yüzeyde pasif bir oksit tabakası oluşturmak üzere oksijenle reaksiyona girer. Bu görünmez film sürekli olarak kendi kendini onararak paslanmaz çelik bağlantı elemanlarına çok çeşitli ortamlarda pas, korozyon ve lekelenmeye karşı olağanüstü direnç kazandırır. İster denizcilik inşaatında, gıda işlemede, kimya tesislerinde, dış mekan mimarisinde ister günlük ev uygulamalarında çalışıyor olun, paslanmaz çelik bağlantı elemanları diğer malzemelerin asla eşleşemeyeceği uzun vadeli güvenilirlik sunar.

Paslanmaz çelik bağlantı elemanları için en yaygın kullanılan kaliteler 304 ve 316'dır. 304 kalitesi, iç mekan inşaatı, makine ve hafif dış mekan kullanımı dahil genel amaçlı uygulamalar için uygundur. 316 sınıfı, klorürlere ve tuzlu suya karşı direncini artıran molibden içerir; bu da onu kıyı, deniz ve kimyasal ortamlar için tercih edilen seçenek haline getirir. Bu kaliteleri anlamak, doğru iş için doğru bağlantı elemanını seçmenize yardımcı olur; bu karar, montajınızın ömrünü ve güvenliğini doğrudan etkiler.

Paslanmaz Çelik Altıgen Başlı Cıvatalar : Yapı, Standartlar ve Seçim

Genellikle altıgen cıvatalar olarak adlandırılan paslanmaz çelik altıgen başlı cıvatalar, hem endüstriyel hem de inşaat ortamlarında en yaygın kullanılan bağlantı elemanlarından biridir. Bir anahtar veya lokma ile kolay sıkmaya olanak tanıyan altı kenarlı bir başlığa, tamamen veya kısmen dişli bir sapa sahiptirler ve bir somun veya dişli delikle kullanılmak üzere tasarlanmıştır. Altıgen başlık geniş bir taşıma yüzeyi sağlar ve bağlantı elemanı başlığına zarar vermeden önemli miktarda torku karşılar; bu nedenle yüksek mukavemetli yapısal bağlantılar için altıgen cıvatalar seçilir.

Bu cıvatalar ISO 4014 (kısmen dişli), ISO 4017 (tam dişli), DIN 931 ve DIN 933 gibi uluslararası standartlara göre üretilmektedir. Kuzey Amerika'da ASME B18.2.1, inç serisi altıgen cıvataları yönetir. Paslanmaz çelik altıgen cıvataları seçerken diş tipini (metrik veya İngiliz), çapı, diş adımını ve uzunluğunu dikkate almanız gerekir. Çok kısa bir cıvata güvenli bir bağlantı için yeterli dişe sahip olmayacaktır; çok uzun olanı güvenli olmayan bir şekilde çıkıntı yapabilir veya bitişik bileşenlere müdahale edebilir.

Paslanmaz Çelik Altıgen Cıvataların Ortak Uygulamaları

• Köprülerde ve hava şartlarına maruz kalan binalarda yapısal çelik bağlantılar
• Deniz güvertesi donanımları, tekne yapımı ve iskele inşaatı
• Sıhhi koşullar gerektiren yiyecek ve içecek işleme ekipmanları
• Kimya tesisi boru flanşları ve basınçlı kaplar
• HVAC sistemleri ve dış mekan mekanik muhafazaları

Paslanmaz Çelik Altıgen Somunlar ve Standart Somunlar: Farklılıklar ve Kullanımlar

Paslanmaz çelik altıgen somunlar, altıgen cıvataların standart karşılığıdır. Bir iç dişliye ve bir anahtarla sıkmaya olanak tanıyan altı kenarlı bir dış yüzeye sahiptirler. Tam boy (standart) ve ince/sıkışma çeşitleri bulunan altıgen somunlar ISO 4032, ISO 4033, DIN 934 ve diğer eşdeğer standartlara göre üretilmektedir. Paslanmaz çelik altıgen cıvatayla eşleştirildiğinde zorlu koşullara uygun eksiksiz, korozyona dayanıklı cıvatalı bir bağlantı oluştururlar.

Geleneksel altıgen somunun ötesinde, paslanmaz çelik somunlar, her biri özel performans ihtiyaçları için tasarlanmış çeşitli özel formlarda mevcuttur. Naylon uçlu kilit somunları (ISO 7042 eşdeğeri), otomotiv ve makine uygulamalarında kritik bir özellik olan titreşimin neden olduğu gevşemeye direnmek için bir naylon bilezik kullanır. Flanş somunları, yükü daha geniş bir alana dağıtan ve ayrı bir pul ihtiyacını azaltan entegre pul benzeri bir flanş içerir. Başlık somunları (meşe palamudu somunları), estetik amaçlarla ve diş hasarını önlemek için açıkta kalan cıvata uçlarını kapatır. Hangi somun tipinin kullanılacağını anlamak, doğru cıvatayı seçmek kadar önemlidir.

Bir Bakışta Paslanmaz Çelik Somun Çeşitleri

Paslanmaz Çelik Vidalar: Doğru Başlığı ve Tahrik Tipini Seçmek

Paslanmaz çelik vidalar, tipik olarak bir somun gerektirmeden doğrudan bir malzemeye çakılacak şekilde tasarlanmaları bakımından cıvatalardan farklıdır. Her biri uygulamaya bağlı olarak özel avantajlar sunan çok çeşitli kafa stilleri ve tahrik tiplerinde mevcutturlar. Paslanmaz çelik vidaları seçerken en önemli karar, kafa stilinin ve tahrik tipinin kurulum ortamına, yük gereksinimlerine ve istenen görünüme uygun olmasıdır.

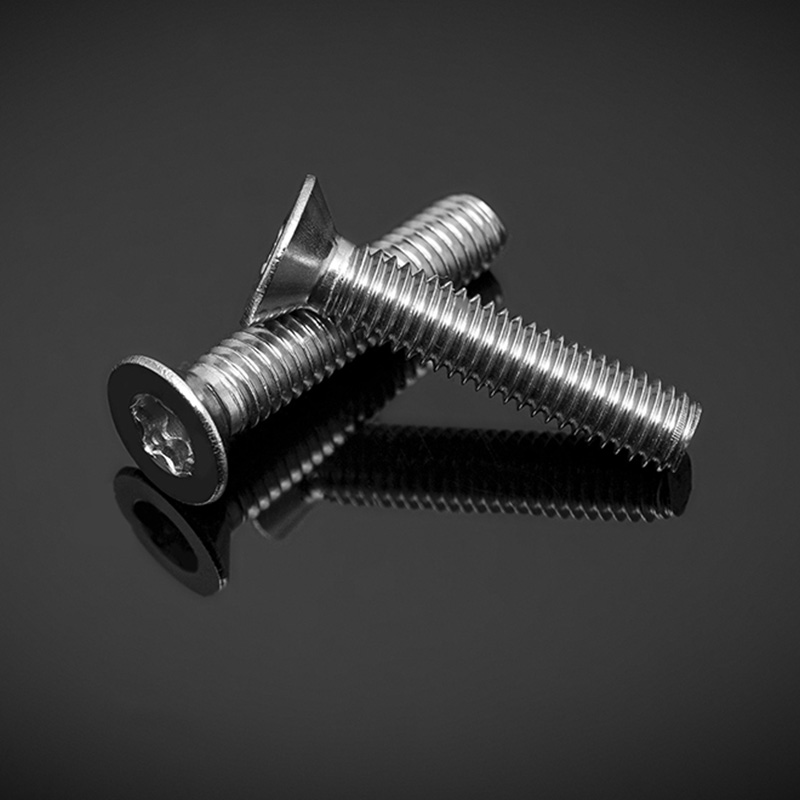

Tava başlı vidalar, geniş bir dayanma yüzeyine sahip, düşük profilli, yuvarlak bir üst kısım sunar ve bu da onları genel montaj çalışmalarına uygun hale getirir. Havşa başlı (düz başlı) vidalar malzeme yüzeyiyle aynı hizada oturur; çıkıntılı kafaların güvenlik tehlikesi yaratacağı veya hareketli parçalara müdahale edeceği uygulamalar için gereklidir. Kafes başlı vidalar, ince veya yumuşak malzemelerde kullanım için ekstra geniş, düşük profilli bir başlığa sahiptir. Dış mekan ahşap uygulamaları için, borazan başlı kendinden kılavuzlu paslanmaz çelik vidalar, yüzey malzemesini çatlatmadan sıkıca çektiklerinden döşemeyi, dış cephe kaplamasını ve çitleri sabitlemek için yaygın olarak kullanılır.

Sürücü Türleri ve Ne Zaman Kullanılacağı

• Phillips (PH): Dünya çapında en yaygın sürücü türü. Elektrikli aletlerle kullanımı kolaydır ancak yüksek tork altında dışa doğru kaymaya (kaymaya) eğilimlidir.
• Oluklu: Basit tek yuvalı tasarım. Düşük torklu, hassas uygulamalarda ve eski makine bakımında tercih edilir.
• Torx (TX / Yıldız): Üstün tork aktarımı ve minimum kam çıkışı ile altı noktalı yıldız tahrik. Yüksek mukavemetli veya tekrarlanan montaj/demontaj işlemleri için idealdir.
• Pozidriv (PZ): Daha iyi uç etkileşimi sunan geliştirilmiş Phillips tasarımı. Avrupa inşaat ve doğramacılıkta standart.
• Altıgen Soket (Alyan): Allen anahtarları veya altıgen uçlarla kullanım için dahili altıgen sürücü. Makine, mobilya ve gizli tespit uygulamalarında yaygındır.

Paslanmaz çelik vidalar kullanırken önemli bir not: gevşeme gerçek bir risktir. Paslanmaz çelik vida ve somunun dişleri, sıkma sırasında oluşan sürtünme ve ısı nedeniyle birbirine sıkıştığında meydana gelir ve bağlantı elemanını kırmadan sökmeyi neredeyse imkansız hale getirir. Parçalanmayı önlemek için her zaman tutukluk önleyici bir yağlayıcı uygulayın veya farklı paslanmaz çelik sınıflarından bağlantı elemanları kullanın (örneğin, 304 somunlu 316 cıvata). Sıkma hızının azaltılması aynı zamanda gevşeme riskini de önemli ölçüde azaltır.

Paslanmaz Çelik Düz Pullar: Yük Dağılımı ve Yüzey Koruması

Paslanmaz çelik yassı rondela, bir cıvataya veya vida sapına sığacak boyutta merkezi bir deliğe sahip ince, disk şeklinde bir plakadır. Küçük bir aksesuar gibi görünse de, sabitlenmiş bir bağlantıdaki rolü işlevsel olarak önemlidir. Düz rondelalar, bir somun veya cıvata başının kenetleme yükünü daha geniş bir yüzey alanına dağıtır, bu da bağlantı elemanının daha yumuşak malzemeleri çekmesini önler ve kenetlenen parçadaki yüzey hasarını azaltır. Bu özellikle ahşap, plastik, alüminyum veya paslanmaz çelikten daha yumuşak diğer malzemelere sabitlenirken önemlidir.

Paslanmaz çelik düz pullar aynı zamanda birleştirilen malzemenin yüzey kaplamasını da korur. Bir somun veya cıvata başının boyalı veya cilalı bir yüzey üzerinde doğrudan dönmesi, çizilmeye ve oyuklaşmaya neden olur. Çivi başlığı ile yüzey arasındaki düz pul bu hasarı ortadan kaldırır. Elektrik uygulamalarında pul, altındaki naylon veya lastik pullarla birlikte kullanıldığında yalıtım boşluğu görevi de görür. Standart paslanmaz düz pullar DIN 125A, ISO 7089 ve ISO 7090'a (pahlı) göre, metrik ve eşdeğer İngiliz ölçülerinde M2'den M64'e kadar değişen boyutlarda üretilmektedir.

Düz Pullar Ne Zaman Kullanılır?

• Ahşap, kompozit veya yumuşak metallere sabitleme yaparken cıvata başları ve somunların altında
• Cıvata kafasının geçebileceği büyük boyutlu veya yarıklı deliklerde
• Cilalı veya boyalı yüzeyleri sıkma sırasında temas hasarından korumak için
• Kilit rondelası için düz bir oturma yüzeyi sağlamak amacıyla yaylı (kilit) rondelalarla kombinasyon halinde
• Flanşlı boru bağlantılarında, flanş yüzü boyunca eşit bir conta yuvası oluşturmak için

Komple Bir Montaj İçin Paslanmaz Çelik Bağlantı Elemanları Nasıl Eşleştirilir

Bireysel bağlantı elemanı bileşenlerinin seçilmesi görevin yalnızca yarısıdır; bunların eksiksiz, güvenilir bir bağlantı halinde doğru şekilde birleştirilmesi, eşleşen cıvata kalitesi, somun kalitesi, pul boyutu ve yüzey hazırlığını gerektirir. Bu elemanların herhangi birindeki uyumsuzluk, bağlantı arızasına, korozyona veya bakım sırasında zorluklara yol açabilir. Aşağıdaki pratik yönergeler, paslanmaz çelik bağlantı elemanı düzeneklerinizin hizmet ömrü boyunca amaçlandığı gibi performans göstermesini sağlamaya yardımcı olacaktır.

Öncelikle tüm bileşenlerin derecesini eşleştirin. 316 paslanmaz çelik altıgen cıvata kullanıyorsanız 316 paslanmaz çelik somun ve rondela kullanın. Karıştırma dereceleri mutlaka anında arızaya neden olmaz, ancak zamanla eklemi zayıflatan galvanik potansiyel farkı veya tutarsız korozyon direnci yaratabilir. İkinci olarak, diş uyumluluğunu doğrulayın: hem cıvata hem de somun aynı diş standardını (metrik veya UNC/UNF İngiliz ölçü birimi) ve aynı adımı kullanmalıdır. 1,5 mm adımlı bir metrik M10 cıvata aynı spesifikasyona sahip bir somun gerektirir; yanlış bir somunla çapraz diş açmak her iki bileşene de zarar verir.

Üçüncüsü, düz yıkayıcınızı doğru şekilde boyutlandırın. Rondelanın iç çapı aşırı boşluk olmadan cıvata sapının üzerinden geçebilecek kadar büyük olmalı, dış çap ise dağıtılan yüke uygun olmalıdır. Standart DIN 125 pullar çoğu uygulama için uygundur ancak ağır hizmet veya yapısal uygulamalar, önemli ölçüde daha büyük dış çapa sahip büyük seri pullar gerektirebilir. Son olarak, kalibre edilmiş bir tork anahtarı kullanarak her zaman doğru torku uygulayın; paslanmaz çelik bağlantı elemanlarının aşırı sıkılması gevşeme ve diş soyulma riski taşırken, az sıkmak titreşim veya dinamik yükler altında gevşemeye neden olur.

Paslanmaz Çelik Bağlantı Elemanı Sınıflarının Karşılaştırılması: 304 vs 316 vs A2 vs A4

Paslanmaz çelik bağlantı elemanlarının kalite tanımlamaları, özellikle aynı malzemenin farklı standartlarda farklı isimlerle anılması nedeniyle kafa karıştırıcı olabilir. ISO 3506 standardı, paslanmaz çelik bağlantı elemanlarını A2 (304'e eşdeğer) ve A4 (316'ya eşdeğer) olarak sınıflandırır ve özellik sınıfları 50, 70 ve 80, çekme mukavemeti seviyelerini belirtir. Amerikan standartları tipik olarak doğrudan AISI alaşım kalitelerine (304, 316) atıfta bulunur. Bu eşdeğerliklerin anlaşılması maliyetli spesifikasyon hatalarını önler.

Çoğu ticari inşaat ve genel mühendislik uygulaması için A2-70 (304) bağlantı elemanları mükemmel bir korozyon direnci, dayanıklılık ve maliyet etkinliği dengesi sunar. Yüzme havuzu çevresi, açık deniz platformları veya ilaç tesisleri gibi tuzlu suya, asidik kimyasallara veya klorlu suya maruz kalan ortamlarda, her zaman A4-70 veya A4-80 (316) belirtilmelidir. Ağır klorürlü ortamlarda A2 bağlantı elemanlarının kullanılması, bileşenlerin ne kadar iyi monte edildiğine bakılmaksızın, oyuklanma korozyonuna ve sonunda bağlantı arızasına neden olacaktır.

Paslanmaz Çelik Bağlantı Elemanlarının Bakımı ve Muayenesi

Paslanmaz çelik bağlantı elemanlarının avantajlarından biri, kaplamalı veya boyalı karbon çeliği alternatiflerine kıyasla daha az bakım gerektirmesidir. Ancak "düşük bakım", "sıfır bakım" anlamına gelmez. Özellikle yapısal, güvenlik açısından kritik veya yüksek titreşimli uygulamalarda periyodik muayene önemlidir. Görsel incelemede yüzey pas belirtileri (yakındaki karbon çeliği aletlerden veya yüzeye gömülen parçacıklardan kaynaklanan kirlenmeyi gösterebilir), sıkı bağlantılarda aralık korozyonu ve cıvata başı veya somunun altında gözle görülür herhangi bir çatlak veya deformasyon olup olmadığı araştırılmalıdır.

Sağlam bir paslanmaz çelik bağlantı elemanı üzerinde pas lekeleri görünüyorsa, bunun nedeni genellikle karbon çeliği aletlerden, taşlama tozundan veya karbon çeliği yüzeylerle temastan kaynaklanan serbest demir kirliliğidir. Bu durum, demir kirliliğini ortadan kaldıran ve koruyucu oksit tabakasını eski haline getiren sitrik veya nitrik asit çözeltisiyle temizleyerek pasifleştirme yoluyla giderilebilir. Periyodik olarak sökülen düzenekler için, yeniden birleştirmeden önce daima dişleri gevşeme hasarı açısından dikkatlice inceleyin ve deforme olmuş veya sıkışmış dişler gösteren bağlantı elemanlarını değiştirin. Safralanmış bağlantı elemanlarının yeniden kullanılması, hizmet sırasında arıza ve dişin soyulması riskini önemli ölçüde artırır.

Paslanmaz çelik bağlantı elemanları erken servis sırasında bağlantı arayüzünde hafif bir gevşeme (gömme) yaşayabileceğinden, titreşime eğilimli uygulamalarda ilk servis süresinden sonra tork kontrollerinin yapılması önerilir. 24-48 saatlik çalışmadan sonra belirtilen değere yeniden tork uygulanması, bağlantının düzgün şekilde sıkıştırılmış kalmasını sağlar. Düzenli olarak incelenmeyecek kalıcı kurulumlar için, paslanmaz çeliğe uygun vida kilitleme bileşikleri kullanmayı düşünün veya kelepçe yükünü uzun vadede korumak için hakim torklu somunlar gibi mekanik kilitleme özelliklerine yatırım yapın.
